Concepto de dibujo técnico.
El dibujo técnico es la representación gráfica de un objeto o una idea práctica. Esta representación se guía por normas fijas y preestablecidas para poder describir de forma exacta y clara, dimensiones, formas, características y la construcción de lo que se quiere reproducir.
Para realizar el dibujo técnico se requiere de instrumentos de precisión. Cuando no utilizamos estos instrumentos se llama dibujo a mano alzada o croquis.
Con el desarrollo industrial y los avances tecnológicos el dibujo ha aumentado su campo de acción. Los principales son:
Dibujo arquitectónico: El dibujo arquitectónico abarca una gama de representaciones gráficas con las cuales realizamos los planos para la construcción de edificios, casas, quintas, autopistas, iglesias, fábricas y puentes entre otros. Se dibuja el proyecto con instrumentos precisos, con sus respectivos detalles, ajuste y correcciones, donde aparecen los planos de planta, fachadas, secciones, perspectivas, fundaciones, columnas, detalles y otros.
Dibujo mecánico: El dibujo mecánico se emplea en la representación de piezas o partes de máquinas, maquinarias, vehículos como grúas y motos, aviones, helicópteros y máquinas industriales. Los planos que representan un mecanismo simple o una máquina formada por un conjunto de piezas, son llamados planos de conjunto; y los que representa un sólo elemento, plano de pieza. Los que representan un conjunto de piezas con las indicaciones gráficas para su colocación, y armar un todo, son llamados planos de montaje.
Dibujo eléctrico: Este tipo de dibujo se refiere a la representación gráfica de instalaciones eléctricas en una industria, oficina o vivienda o en cualquier estructura arquitectónica que requiera de electricidad. Mediante la simbología correspondiente se representan acometidas, caja de contador, tablero principal, línea de circuitos, interruptores, toma corrientes, salidas de lámparas entre otros.
Dibujo electrónico: Se representa los circuitos que dan funcionamiento preciso a diversos aparatos que en la actualidad constituyen un adelanto tecnológico como las computadoras, amplificadores, transmisores, relojes, televisores, radios y otros.
Dibujo geológico: El dibujo geológico se emplea en geografía y en geología, en él se representan las diversas capas de la tierra empleando una simbología y da a conocer los minerales contenidos en cada capa. Se usa mucho en minería y en exploraciones de yacimientos petrolíferos.
Dibujo topográfico: El dibujo topográfico nos representa gráficamente las características de una determinada extensión de terreno, mediante signosconvencionalmente establecidos. Nos muestra los accidentes naturales y artificiales, cotas o medidas, curvas horizontales o curvas de nivel.
Dibujo urbanístico: Este tipo de dibujo se emplea en la organización de ciudades: en la ubicación de centros urbanos, zonas industriales, bulevares, calles, avenidas, jardines, autopistas, zonas recreativas entre otros. Se dibujan anteproyectos, proyectos, planos de conjunto, planos de pormenor.
Con la comunicación se puede transmitir elementos que percibimos por los sentidos. Estos elementos son los signos.
En el lenguaje los signos son las palabras, y es considerado la comunicación por excelencia.
El dibujo técnico es un lenguaje, una comunicación. Es un lenguaje universal con el cual nos podemos comunicar con otras personas, sin importar el idioma. Emplea signos gráficos, regido por normas internacionales que lo hacen más entendible.
Para que un dibujo técnico represente un elemento de comunicación completo y eficiente, debe ser claro, preciso y constar de todos sus datos; todo esto depende de la experiencia del dibujante en la expresión gráfica que realice, bien sea un croquis, una perspectiva o un plano.
El dibujo técnico posee 3 características que deben ser respetadas a la hora de realizar un trabajo:
Grafico
Universal
Preciso
Es fundamental que todas las personas, diseñadores o técnicos, sigan unas normas claras en la representación de las piezas. A nivel internacional, las normas ISO son las encargadas de marcar las directrices precisas.
En dibujo técnico, las normas de aplicación se refieren a los sistemas de representación, presentaciones (líneas, formatos, rotulación, etc.), representación de los elementos de las piezas (cortes, secciones, vistas, etc.), etc.
La realización de un dibujo técnico exige cálculo, medición, líneas bien trazadas, precisión en fin, una serie de condiciones que hacen necesario el uso de buenos instrumentos, buenos materiales, y sumado a esto, el conocimiento teórico que unido a la práctica hacen sobresalir a un dibujante.
Tablero de dibujo.
Es un instrumento de dibujo sobre el que se fija el papel para realizar el dibujo. Por lo general se construye de madera o plástico liso y de bordes planos y rectos lo cual permite el desplazamiento de la regla T.
El tamaño depende del formato que se vaya a utilizar. Para el formato escolar es suficiente un tamaño de 40 centímetros de altura por 60 centímetros de anchura.
En los talleres de dibujo técnico, en lugar de tableros, se emplean mesas construidas solamente para esta actividad, con las dimensiones e inclinación necesaria.
La regla T.
La regla T recibe ese nombre por su semejanza con la letra T. Posee dos brazos perpendiculares entre sí. El brazo transversal es más corto. Se fabrican de madera o plástico.
Se emplea para trazar líneas paralelas horizontales en forma rápida y precisa. También sirve como punto de apoyo a las escuadras y para alinear el formato y proceder a su fijación.
La regla graduada.
Es un instrumento para medir y trazar líneas rectas, su forma es rectangular, plana y tiene en sus bordes grabaciones de decímetros, centímetros y milímetros.
Por lo general son de madera o plástico. Aunque son preferibles las de plástico transparente para ver las líneas que se van trazando.
Sus longitudes varían de acuerdo al uso y oscilan de 10 a 60 centímetros Las más usuales son las de 30 centímetros.
Las escuadras se emplean para medir y trazar líneas horizontales, verticales, inclinadas, y combinada con la regla T se trazan líneas paralelas, perpendiculares y oblicuas. Pueden llevar graduados centímetros y milímetros.
Las escuadras que se usan en dibujo técnico son dos:
- La de 45º que tiene forma de triángulo isósceles con ángulo de 90º y los otros dos de 45º.
- La escuadra de 60º llamada también cartabón que tiene forma de triángulo escaleno, cuyos ángulos miden 90º, 30º y 60º.
Es un instrumento utilizado para medir o transportar ángulos. Son hechos de plástico y hay de dos tipos: en forma de semicírculo dividido en 180º y en forma de círculo completo de 360º.
Los números están dispuestos en doble graduación para que se puedan leer de derecha a izquierda y de izquierda a derecha, según donde esté la abertura del ángulo.
Es un instrumento de precisión que se emplea para trazar arcos, circunferencias y transportar medidas.
Está compuesto por dos brazos articulados en su parte superior donde está ubicada una pieza cilíndrica llamada mango por donde se toma y maneja con los dedos índice y pulgar.
Uno de los brazos tiene una aguja de acero graduable mediante un tornillo de presión y una tuerca en forma de rueda. El otro brazo posee un dispositivo que permite la colocación de portaminas u otros accesorios.
- Compás de pieza: es el compás normal que al que se le puede colocar los accesorios como el portamina o lápiz.
- Compás de puntas secas: posee en ambos extremos puntas agudas de acero y sirve para tomar o trasladar medidas.
- Compás de bigotera: se caracteriza por mantener fijos los radios de abertura. La abertura de este compás se gradúa mediante un tornillo o eje roscado. Es utilizado para trazar circunferencias de pequeñas dimensiones y circunferencias de igual radio.
- Compás de bomba: se utiliza para trazar arcos o circunferencias muy pequeñas. Está formado por un brazo que sirve de eje vertical para que el portalápiz gire alrededor de él.
Lápices.
Los lápices son elementos esenciales para la escritura y el dibujo. Están formados por una mina de grafito y una envoltura de madera. Pueden ser de sección redonda o hexagonal. Para dibujar son mejores los hexagonales porque facilitan la sujeción entre los dedos y evitan que se ruede al dejarlos sobre la mesa de dibujo.
Los lápices son elementos esenciales para la escritura y el dibujo. Están formados por una mina de grafito y una envoltura de madera. Pueden ser de sección redonda o hexagonal. Para dibujar son mejores los hexagonales porque facilitan la sujeción entre los dedos y evitan que se ruede al dejarlos sobre la mesa de dibujo.
La mina de los lápices posee varios grados desde el más duro hasta el más blando. Con los de mina dura se trazan líneas finas de color gris y las más blandas líneas gruesas y de color negro.
Están clasificados por letras y números. La H viene de la palabra hard que significa duro, la F significa firme y la B de black que significa negro.
Los más duros son: 4H, 3H, 2H y H. Los intermedios son: HB y F. Los más blandos son: B, 2B, 3B y 4B.
Los portaminas son de metal o plástico y aloja en su interior la mina o minas que se deslizan mediante un resorte hacia afuera, que han de servir paraescribir o trazar. Las minas son de distinta dureza. Aventaja a los lápices por el afilado de la mina y su resguardo.
Las gomas de borrar se emplean para hacer desaparecer trazos incorrectos, errores, manchas o trazos sobrantes. Por lo general son blandas, flexibles y de tonos claros para evitar manchas en el papel.
Antes de borrar debe asegurarse de que está limpia y si hemos de borrar partes pequeñas, trazos sobrantes o líneas cercanas, debemos usar la plantilla auxiliar del borrado de acero laminado.
Para eliminar del papel las partículas de grafito se usa una goma pulverizada dentro de una almohadilla llamada borrona.
El papel es una lámina fina hecha de unas pastas de materiales distintos como trapos, madera, cáñamo, algodón y celulosa de vegetales. Es utilizado en todo el mundo para escribir, imprimir, pintar, dibujar y otros.
Existen de diferentes tipos, tonos y texturas. Pero en el dibujo técnico se utilizan dos clases: el papel opaco y el papel traslúcido.
El papel opaco no es transparente, tiene varios tonos, desde el blanco al blanco amarillento. La cara donde se dibuja es lisa y brillante.
El papel traslúcido es transparente. Es utilizado para dibujos o copias de planos a lápiz o tinta.
El papel se fijará al tablero gracias a la cinta adhesiva o tirro, la cual, si es de buena calidad no dejará huella ni en el papel ni en el tablero.
Cortamos cuatro pedacitos de cinta adhesiva, de longitud 2,5 aproximadamente, y los colocamos en el borde derecho de la mesa de dibujo, presionamos con los dedos de la mano izquierda, regla T y formato, pegamos en las esquinas superiores las cintas, de manera que queden perpendiculares a las esquinas, sin que la cinta llegue al margen de la lámina.
REPASO DE DIBUJO TÉCNICO:
Cortamos cuatro pedacitos de cinta adhesiva, de longitud 2,5 aproximadamente, y los colocamos en el borde derecho de la mesa de dibujo, presionamos con los dedos de la mano izquierda, regla T y formato, pegamos en las esquinas superiores las cintas, de manera que queden perpendiculares a las esquinas, sin que la cinta llegue al margen de la lámina.
REPASO DE DIBUJO TÉCNICO:
TALLER PRACTICO DIBUJO TÉCNICO

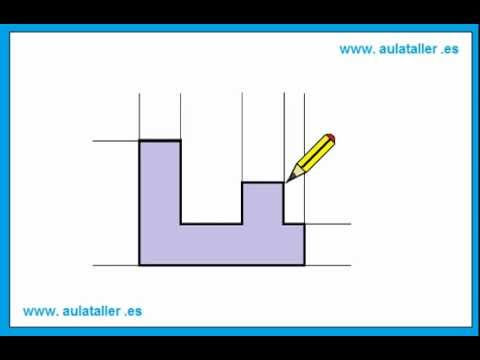

Realiza los siguientes dibujos como Introducción a los conceptos aprendidos en relación con los tipos de dibujo técnico:
Utillizar la Plataforma Mongge para realizar los dibujos y enviar al correo electrónico estructuradaupc@gmail.com.
Taller estudiantes
